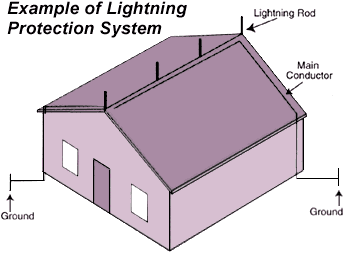

Sebuah sistem proteksi PENANGKAL PETIR melakukan tugas sederhana . Ini menyediakan jalur tertentu di mana petir dapat melakukan perjalanan . Ketika rumah dilengkapi dengan sistem proteksi petir , kekuatan destruktif dari sambaran petir diarahkan dengan aman ke dalam tanah , meninggalkan rumah , anggota keluarga dan barang-barang pribadi terluka . Adalah penting bahwa kabel ( kawat ) yang digunakan HARUS dikepang dan dirancang khusus untuk instalasi Sistem Perlindungan Petir . Kabel grounding listrik tidak boleh digunakan .
Komponen Utama
Sistem proteksi petir harus mencakup semua unsur-unsur berikut , yang bekerja sama untuk mencegah kerusakan petir .
- Terminal Air ( Petir Batang )- Jalinan Conductor (Cable )
- Obligasi untuk logam badan
- Rods tanah atau Pelat dasar
- Penahan Surge
Perlindungan Elektronik
Rumah-rumah modern sangat rentan terhadap malapetaka bahwa petir dapat melampiaskan pada peralatan elektronik yang sensitif . Untuk memastikan tingkat tertinggi atau perlindungan , UL terdaftar gelombang petir Penahan diinstal pada panel layanan listrik dan jalur masuk lainnya . Penahan adalah garis pertahanan pertama terhadap lonjakan listrik berbahaya yang dapat masuk struktur melalui jaringan listrik . Di sisi lain , batang petir melindungi struktur dari sambaran petir langsung .
General Aturan Desain
Semua bangunan harus memiliki dua groundings seluas terpisah mungkin , sebaiknya di sudut diagonal berlawanan jika perimeter jarak sekitar bangunan di permukaan tanah adalah 250 meter atau kurang .
Jika bangunan perimeter adalah antara 250 meter dan 350 meter , kemudian tiga groundings diperlukan . Jika bangunan adalah antara 350 meter dan 450 meter , kemudian empat groundings , dll
Alat Pengaman Listrik harus diterapkan untuk bangunan logam ditutupi dengan cara seperti seperti pada bangunan tanpa penutup logam .
Kabel harus bebas dari tikungan tajam dan " u " atau " v " kantong . Kabel akan tetap jalur horizontal atau ke bawah ke tanah .
Peringatan dalam Menggunakan Kedua Tembaga dan Aluminium
Peralatan tembaga tidak boleh digunakan pada atap aluminium , sidings aluminium , atau permukaan aluminium lainnya - termasuk baja galvanis telanjang .
( Gunakan Aluminium Peralatan untuk ini ) .
Tembaga dan aluminium konduktor tidak boleh saling berhubungan kecuali dengan konektor bimetal dapat diterima (Order # A- 100 )
Peralatan aluminium tidak boleh digunakan di bawah tanah .
Peralatan aluminium tidak boleh digunakan pada atap tembaga atau permukaan tembaga lainnya .
